Spinka montażowa Stiga 112437503/0

Spinka montażowa Stiga 112437503/0

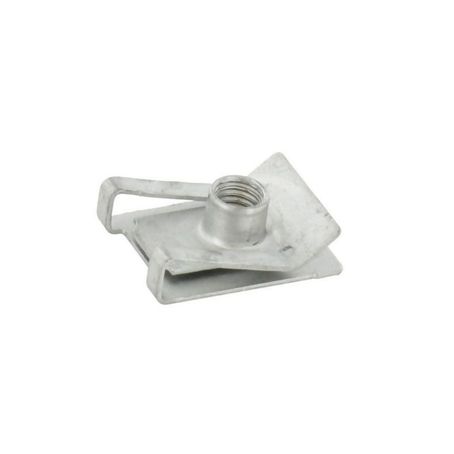

Spinka montażowa Stiga 112437503/0 to metalowy element mocujący wyposażony w nagwintowaną tulejkę M4, przeznaczony do wykonywania połączeń pomiędzy elementami traktorka ogrodowego.

Spinka może występować w różnych miejscach maszyny. Jednym z jej zastosowań jest mocowanie przednich osłon plastikowych, a także osłon paska agregatu koszącego. Element pełni funkcję punktu gwintowanego, w który wkręcana jest śruba M4. Dzięki temu umożliwia skręcenie osłony lub innego elementu z częścią konstrukcyjną maszyny bez konieczności wykonywania gwintu bezpośrednio w mocowanym elemencie.

Spinka wykonana jest z metalu. Jej wymiary wynoszą 21,2 x 14 mm, a nagwintowana tulejka posiada gwint M4.

Część oznaczona jest numerem katalogowym 112437503/0.

Zastosowanie i kompatybilność

Spinka ma wiele miejsc zastosowania w traktorku ogrodowym. Może być używana między innymi przy:

• przednich osłonach plastikowych,

• osłonach paska agregatu koszącego,

• elementach nadwozia,

• elementach ramy,

• osłonach i pokrywach, jeżeli zastosowane mocowanie odpowiada wymiarom spinki i gwintowi M4.

Spinka występuje w wielu modelach wskazanych w zestawieniu kompatybilności.

Przykładowe modele:

• 1172 HDX - 2008

• 12 5/72 - 2004

• 12 5/72 H - 2004

• 1228H - 2002-2009, 2011-2013

• 1228HB - 2012-2013

• 1228M - 2002-2008, 2011-2012

• 13,5/72 H - 2012-2013, 2017

• 13,5/84 H - 2012-2013, 2016

• 1328H - 2015-2022

• 1330M - 2019-2022, 2024-2026

• 135B72H - 2013

• 14,5/72H - 2015

• 14,5/84 - 2015-2018

• 1430 H - 2012-2013

• 1430H - 2012-2013

• 1430M - 2012-2013

• 1436H - 2009-2013

• 1436M - 2009, 2011-2013

• 1530 H - 2015

• 1530 M - 2015

• 1530H - 2016-2026

• 1530M - 2016-2020

• 1538H - 2016-2022, 2024-2026

• 1538M - 2016-2020

• 16,5/92H - 2013-2018

• 16/84H - 2013-2018

• 1636H - 2011-2020

• 1636M - 2015

• 1638H - 2026

• 1638H Twin - 2019-2025

• 1640H - 2013-2020

Spinka występuje w tych modelach w różnych obszarach konstrukcji, między innymi przy nadwoziu, osłonach pasków, tylnej części ramy i innych elementach mocowanych śrubami.

Na liście znajdują się również między innymi:

• 18,5/102H - 2015-2016

• 18.5/102HM BE - 2017

• 2040H Twin - 2015-2018

• 21/122 H - 2023-2025

• 22/102HM BE - 2015-2018

• 22/118 H - 2017

• 22/122HM - 2015-2016

• 22/122HM BE - 2015-2017

• 2240H - 2024-2025

• 2240H Twin - 2019-2023

• 2243H-SD Twin - 2017-2020

• 2248H - 2015-2017

• 2248H Twin - 2018-2020

• 2446H-SD Twin - 2017-2018

• 2448H-SD Twin - 2019-2020

• 2800SH - 2011-2013

• 3000SH - 2012-2015

• 3600SH - 2011-2018

• 6/63M - 2013

• 625M - 2003-2006

• 72 H F - 2013

• 72 Y - 2008-2010

• 72 YH - 2008-2010

• 84 - 2022-2025

• 84 A - 2021-2022

• 84 HB - 2012-2016

• 84 HCB - 2013

• 84 Hydro - 2026

• 84 MH - 2016

• 84 MT - 2023-2026

• 84/7050 - 2019-2021

• 8416 - 2020-2021

• 84B - 2013-2020

• 84H/7050 - 2020

• 98 H G - 2016-2018

• 98-2BH - 2019-2021

• A 84 HD - 2026

• A 84 M - 2026

• A 92 HB - 2011-2012

• A 98 HD - 2026

• A135B98H - 2016-2017

• AGRO EDITION 84 - 2012-2013, 2016

• Akku-Rasentraktor E-CUT 84-26 - 2026

• AR 3584 GM - 2025-2026

• AR 4184 GH - 2024-2026

• AR 4598 H - 2024-2026

• ARK 6098 H - 2026

• AT 506/07 - 2007

• AT 506MEA/04 - 2004

• AT 506MEA/05 - 2005

• AT 910HEA/03 - 2003

• AT 910HEA/04 - 2004

• AT2 72 A - 2020-2023

• AT2 72 HA - 2020

• AT3 72 - 2011-2013

• AT3 72 HC - 2018-2019

• AT3 72 HCB - 2011-2012, 2015-2017

• AT4 84 - 2020-2021

• AT4 84 A - 2020-2026

• AT4 84 Electric - 2021-2022

• AT4 84 H - 2020-2021

• AT4 84 HA - 2020-2026

• AT4 84 HA a - 2026

• AT4 98 A - 2020-2026

• AT4 98 H - 2020

• AT4 98 HA - 2021-2026

• AT4 98 HWA - 2020-2026

• AT5 84 - 2012-2013

• AT5 84 B - 2012-2013

• AT5 84 B Power - 2012

• AT5 84 HC - 2012-2015

• AT5 84 HCB - 2012-2013

Najważniejsze cechy

• Numer katalogowy: 112437503/0

• Rodzaj części: spinka montażowa

• Budowa: metalowa blaszka z nagwintowaną tulejką

• Gwint tulejki: M4

• Wymiary spinki: 21,2 x 14 mm

• Funkcja: tworzy gwintowany punkt mocowania dla śruby M4

• Przykładowe zastosowanie: przednie osłony plastikowe

• Przykładowe zastosowanie: osłony paska agregatu koszącego

• Materiał: metal

• Zastosowanie: wybrane traktorki Alpina oraz inne urządzenia, jeżeli wymiary spinki i gwint M4 są zgodne z wymaganym mocowaniem

Na co zwrócić uwagę przed zakupem?

Przed zakupem należy porównać numer katalogowy 112437503/0, wymiary spinki oraz rodzaj gwintu.

Spinka ma 21,2 x 14 mm i wyposażona jest w nagwintowaną tulejkę M4.

Ze względu na wiele możliwych miejsc zastosowania część może być wykorzystana również w innych urządzeniach, jeżeli wymagane mocowanie odpowiada tym wymiarom i wykorzystuje śrubę M4.
